用途：

此产品用于特种车辆高功率发动机，风扇由电机驱动。

结构型式：

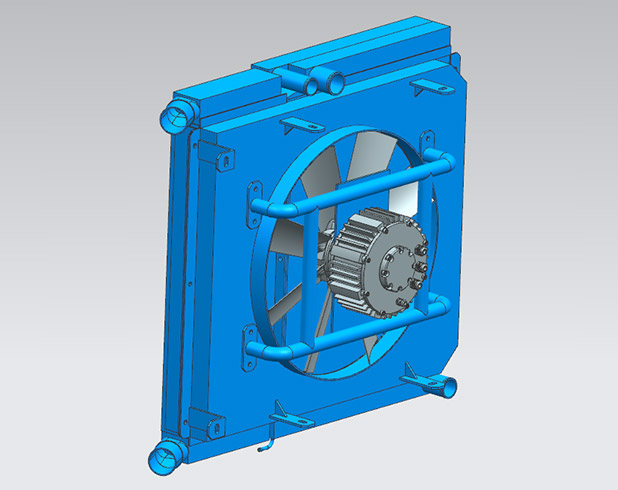

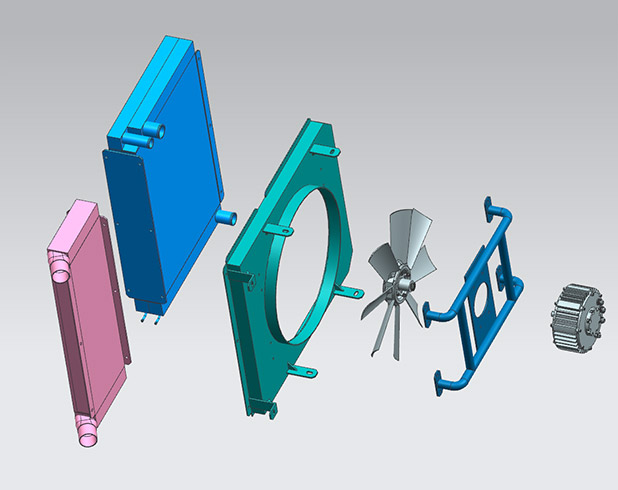

该冷却系统主要包括发动机散热器、电机散热器、中冷器、强结构风罩、冷却风扇、支架、驱动电机，风扇为吸风式结构。结构上，此系统中各冷却模块采用混联形式布置，即发动机散热器与发电机散热器串联，再与中冷器并联，即冷却风分成两部分，一部分先经过电机散热器芯体，再经过发动机散热器芯体，另一部分经过中冷器芯体。

特点：

a. 风阻小、可靠性高；

b. 整车重量有要求，故采用无框架设计，风罩充当结构件，整个冷却总成靠风罩安装在车架；

c. 为满足散热性能，风扇达到足够转速，采用高压风机，电压达到540V。

应用范围：

特种车辆等。
